無源晶體諧振器(SMD)
晶體諧振器（SMD）也稱貼片無源晶振，是利用石英晶體的壓電效應的一種被動元器件。給石英晶體加上電壓的話，晶體(壓電體)會發生變形，從而振動產生接近其固有振動數的穩定且高精度的頻率。無源晶振就是石英晶體諧振器的別稱，主要用在各種電子線路中起產生頻率的作用。無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來。
| 圖片 | 類型 | 型號 | 頻率 | 工作溫度 | 頻差 | 封裝尺寸 | 電壓/負載 | 樣品申請 |
|---|---|---|---|---|---|---|---|---|
 |

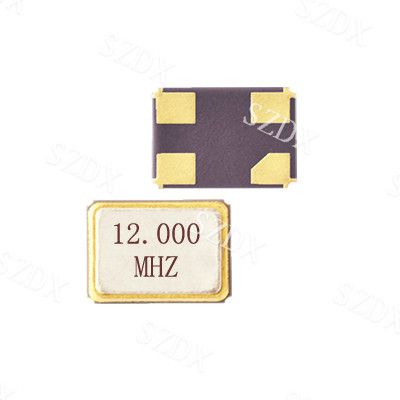

無源晶體諧振器(SMD) | SMD-2016 無源晶振 | 16MHZ-60MHZ | -20~70℃ -40~85℃ | ±20PPM ±30PPM | 2.0x1.6x0.5mm (2016尺寸) | 8PF、9PF、12PF、20PF | 立即申請 |
 |
無源晶體諧振器(SMD) | SMD-2520 無源晶振 | 12MHZ-62MHZ | -20~70℃ -40~85℃ | ±20PPM ±30PPM | 2.5x2.0x0.55mm (2520尺寸) | 8PF、9PF、12PF、20PF | 立即申請 |
 |

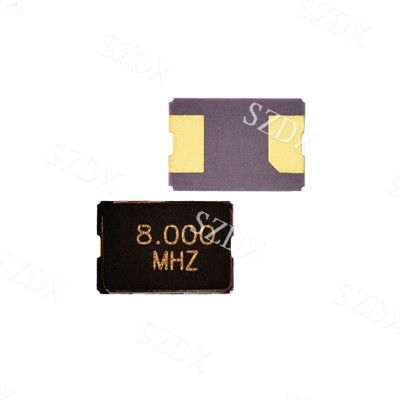

無源晶體諧振器(SMD) | SMD-5032 陶瓷晶振 | 8MHZ-54MHz | -20~70℃ -40~85℃ | ±20PPM ±30PPM | 5.0x3.2x1.2mm (5032尺寸) | 18PF、20PF | 立即申請 |
 |

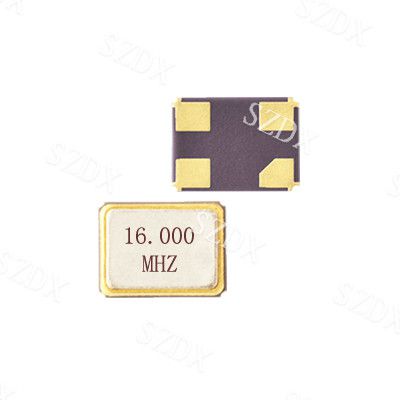

無源晶體諧振器(SMD) | SMD-3225 無源晶振 | 8MHZ-150MHz | -20~70℃ -40~85℃ | ±20PPM ±30PPM | 3.2x2.50x0.7mm (3225尺寸) | 8PF、9PF、12PF、20PF | 立即申請 |
 |

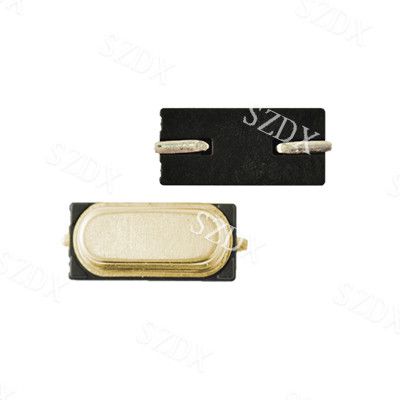

無源晶體諧振器(SMD) | 49S-SMD 貼片 | 3.57MHZ-130MHZ | -20~70℃ -40~85℃ | ±20PPM ±30PPM | 11.4x4.8x3.8mm | 9PF、18PF、20PF | 立即申請 |
 |
無源晶體諧振器(SMD) | SMD-5032 無源晶振 | 8MHZ-150MHz | -20~70℃ -40~85℃ | ±20PPM ±30PPM | 5.0x3.2x0.9mm (5032尺寸) | 18PF、20PF | 立即申請 |
推薦閱讀
SGS質量認證
世標認證ISO9001
不良介紹：
1、頻率偏移超出正常值
2、晶振在工作中出現發燙，逐漸出現停振現象。
3、晶振在工作逐漸出現停振現象，用手碰觸或者用電烙鐵加熱晶振引腳又開始...
眾所周知，在電子行業有這樣一個形象的比喻：如果把MCU比作電路的“大腦”，那么晶振毫無疑問就是“心臟”了。
